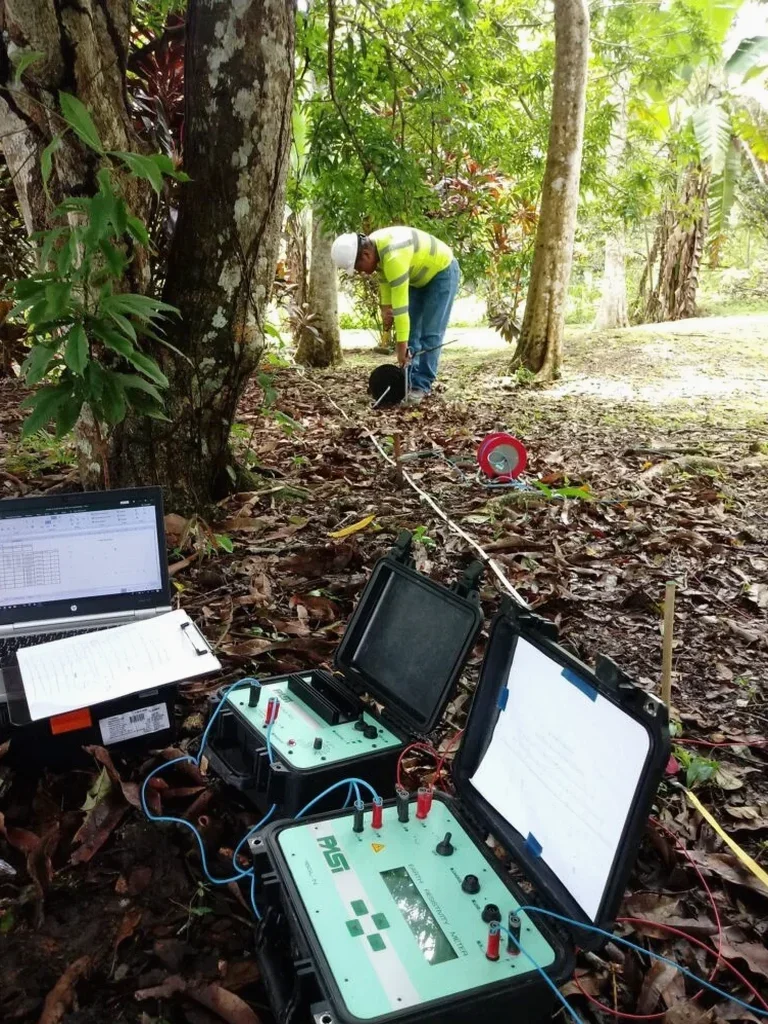

Das Messgerät selbst ist auf den ersten Blick unscheinbar – ein robustes Feldgehäuse mit Akkupack, vier Stahlelektroden und Kabeltrommeln für bis zu 200 Meter Auslagelänge. In Stuttgart setzen wir diese Ausrüstung vor allem im Neckartal und auf den Höhenlagen um Degerloch ein, wo die Wechselfolge von Tonstein und Gipskeuper präzise Sondierungstiefen erfordert. Die Vertikale Elektrische Sondierung liefert uns ein Schichtenprofil des spezifischen Widerstands, ohne dass ein einziges Bohrloch nötig wird. Gerade in den engen Tallagen der Stadt mit ihrer dichten Bebauung und den steilen Weinberghängen ist das ein entscheidender Vorteil gegenüber invasiven Verfahren. Bei einer maximalen Elektrodendistanz von AB/2 = 100 m dringen wir rund 30 bis 40 Meter tief in den Stuttgarter Untergrund ein und können so schon vor dem ersten Spatenstich Karsthohlräume oder wasserführende Schichten im Oberen Muschelkalk identifizieren.
Nur weil der Fels oberflächlich fest aussieht, heißt das noch lange nicht, dass darunter kein Hohlraum liegt – in Stuttgart kann schon ein halber Meter Mergel den Unterschied zwischen standsicher und einsturzgefährdet machen.
Unser Ansatz
Stuttgarts Baugrund erzählt eine bewegte Geschichte. Die Stadt wuchs ab dem 10. Jahrhundert im Talkessel, später kroch die Bebauung die Hänge hinauf – Halbhöhenlagen, die heute geotechnisch zu den anspruchsvollsten in Deutschland zählen. Beim Bau der Weißenhofsiedlung 1927 oder der U-Bahn-Tunnel in den 1970er-Jahren zeigte sich immer wieder, wie stark der Untergrund auf wenigen Metern wechseln kann. Genau hier setzt die elektrische Widerstandsmessung an. Mit der Schlumberger-Konfiguration und einer automatischen Stapelung von 3 bis 5 Messzyklen pro Auslagepunkt erreichen wir Wiederholgenauigkeiten unter 2 Prozent Abweichung. Die Methode differenziert zuverlässig zwischen ausgelaugtem Gipskeuper (Widerstand unter 15 Ωm), massivem Kalkstein (über 200 Ωm) und den tonigen Zwischenlagen des Mittleren Keupers. Ergänzend zur oberflächennahen Erkundung kombinieren wir die Messung oft mit einer Sondierung mittels SPT-Bohrung, wenn es um die spätere Pfahltragfähigkeit im stark verwitterten Fels geht.
Standortspezifische Faktoren
Der Stuttgarter Talkessel liegt in einer geologischen Übergangszone: quartäre Neckarschotter und Auenlehme überlagern hier die Sulfatgesteine des Gipskeupers und den darunterliegenden Muschelkalk. Das Problem ist die Verkarstung im Oberen Muschelkalk, die in Tiefen zwischen 15 und 40 Metern immer wieder zu Einbrüchen führt – der Tagesbruch an der B14 im Jahr 2010 war kein Einzelfall. Wer sich bei der Baugrunderkundung allein auf Rammkernsondierungen verlässt, übersieht Hohlräume zwischen den Bohrpunkten leicht. Die geoelektrische VES-Messung tastet den Untergrund lateral ab und detektiert Anomalien mit Widerstandskontrasten von 1:100, lange bevor eine Baggerschaufel in die Tiefe geht. Ein weiterer kritischer Faktor ist der quellfähige Tonstein des Mittleren Keupers, der bei Wasserzutritt Volumenzunahmen von bis zu 10 Prozent zeigen kann – eine Gefahr, die wir durch die Identifikation der Schichtgrenzen im Widerstandsprofil frühzeitig eingrenzen.
Fragen und Antworten
Welche Stuttgarter Baugrundschichten lassen sich mit der VES-Messung am besten unterscheiden?
Im Stuttgarter Raum liefert die VES-Messung besonders gute Kontraste zwischen dem hochohmigen Oberen Muschelkalk (spezifischer Widerstand oft über 200 Ωm) und dem niederohmigen, tonigen Keuper (unter 20 Ωm). Auch die Grenze zwischen ausgelaugtem und anhydritführendem Gipskeuper ist im Widerstandsprofil klar erkennbar, da der Sulfatgehalt die Leitfähigkeit des Porenwassers stark erhöht. Die quartären Neckarschotter liegen mit 80 bis 150 Ωm dazwischen und sind ebenfalls gut abgrenzbar.
Kann die VES-Messung Hohlräume im Muschelkalk zuverlässig detektieren?
Ja, luftgefüllte Karsthohlräume erzeugen einen extremen Widerstandskontrast (Luft ist ein nahezu perfekter Isolator). Allerdings gilt: Die laterale Ausdehnung des Hohlraums sollte mindestens ein Drittel seiner Tiefenlage betragen, damit das VES-Verfahren ihn sicher auflöst. Bei kleineren Hohlräumen oder Hohlraumverbänden empfehlen wir ergänzend ein seismisches Refraktionsprofil, um die mechanische Integrität des Gebirges mit zu bewerten.
Mit welchen Kosten muss ich für eine VES-Sondierung in Stuttgart rechnen?
Für eine vollständige VES-Messung mit 3 bis 5 Sondierungspunkten im Stuttgarter Stadtgebiet bewegen sich die Kosten je nach Zugänglichkeit des Geländes und erforderlicher Auslagelänge zwischen €630 und €900 netto pro Messtag. Der Preis umfasst An- und Abfahrt, Feldmessung inklusive Elektrodenauslage, Datenprozessierung und den schriftlichen Bericht mit Inversionsmodell und Profilschnitt.
Ist die VES-Messung auch auf asphaltierten Flächen oder in dicht bebauten Gebieten einsetzbar?
Asphalt ist ein Isolator und verhindert die Stromeinleitung in den Boden – auf versiegelten Flächen ist die VES-Messung daher nicht direkt durchführbar. In dicht bebauten Gebieten Stuttgarts müssen wir zudem die Auslagelinie so legen, dass keine unterirdischen Metallleitungen (Gas, Wasser, Strom) die Messung verfälschen. Unser Messteam gleicht jeden Sondierungspunkt vorab mit den Spartenplänen der Stadtwerke Stuttgart ab. In Parks, Grünanlagen und unbefestigten Grundstücken ist die Methode dagegen problemlos anwendbar.
