Geotechnische Bemessung tiefer Baugruben in Stuttgart: Sicher durch den Keuper

Stuttgart und sein Untergrund, das ist vor allem der Keuper mit seinen wechselhaften Schichten aus Tonstein, Mergel und den berüchtigten Anhydrit- und Gipskeuper-Lagen. Wer hier tief baut, bewegt sich in einem geologisch komplexen Umfeld, das die geotechnische Bemessung tiefer Baugruben vor besondere Aufgaben stellt. Die Tiefe des Talkessels, der die Stadt prägt, führt zu beengten Platzverhältnissen und oft unmittelbarer Nachbarbebauung. Eine reine Software-Lösung ohne Erfahrung mit den Stuttgarter Schichten kann teuer werden. In unserer Praxis sehen wir, dass die Quellfähigkeit des Gipskeupers bei Wasserzutritt oft der entscheidende Faktor in der Bemessung ist. Um die Steifigkeit der Baugrubenumschließung realitätsnah abzubilden, empfiehlt sich eine Kombination mit dem CPT-Versuch für ein durchgängiges Bodenprofil, bevor die Aushubtiefe festgelegt wird.

Die Bemessung tiefer Baugruben im Stuttgarter Gipskeuper ist kein Standardfall, sondern erfordert zwingend die Einbeziehung quellfähiger Gebirgsformationen in das geotechnische Modell.

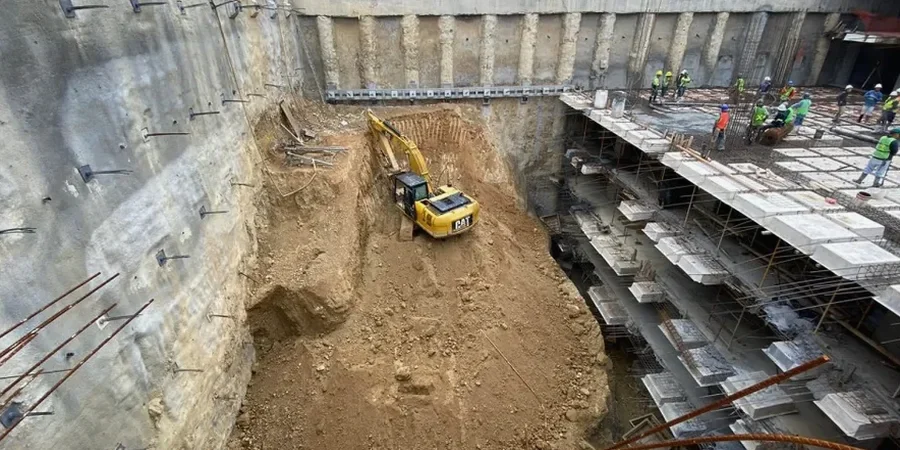

Unser Ansatz

Die geotechnische Bemessung tiefer Baugruben folgt in Deutschland dem Nachweiskonzept des Eurocode 7, DIN EN 1997-1:2009, in Verbindung mit DIN 1054:2010. Für Stuttgart ist die Einhaltung der Empfehlungen des Arbeitskreises Baugruben (EAB) unverzichtbar, gerade wegen der teils geringen Scherfestigkeiten im ausgelaugten Gipskeuper. Wir betrachten bei der Bemessung nicht nur den Grenzzustand der Tragfähigkeit, sondern legen besonderen Wert auf den Nachweis der Gebrauchstauglichkeit – die Verformungen des Verbaus müssen so gering bleiben, dass angrenzende Gebäude nicht geschädigt werden. Dazu gehört die genaue Analyse von Erddruckumlagerungen und die realistische Abschätzung von Bettungsmodulen. Ein weiteres Element ist die Standsicherheit der Baugrubensohle gegen hydraulischen Grundbruch, ein Risiko, das bei wechselnden Grundwasserständen im Neckartal stets präsent ist. Ergänzend dazu setzen wir bei tiefen Baugruben im Lockergestein auf eine Injektionen-Lösung zur Sohlabdichtung, wenn eine Grundwasserabsenkung nicht genehmigungsfähig ist, oder auf ein präzises Aushub-Monitoring während der gesamten Bauphase.

Standortspezifische Faktoren

Die größte Gefahr bei tiefen Baugruben in Stuttgart geht vom unerkannten Gipskeuper aus. Trifft Wasser auf Anhydrit, wandelt es sich in Gips um und kann dabei um bis zu 60 Prozent seines Volumens aufquellen. Die resultierenden Quellhebungen von mehreren Zentimetern können eine rückverankerte Bohrpfahlwand überlasten und zu unerwarteten Verformungen am Verbau führen. Ein weiteres kritisches Thema ist die Verkarstung im Oberen Muschelkalk, die unter dem Keuper ansteht – Hohlräume und unregelmäßige Felsoberflächen sind hier keine Seltenheit. Deshalb ist eine rein rechnerische Bemessung ohne eine detaillierte ingenieurgeologische Interpretation der Aufschlüsse in Stuttgart untragbar. Die Baugrubensohle muss zudem gegen Aufbruch durch den artesisch gespannten Grundwasserleiter im Neckartal gesichert werden, ein Szenario, das wir in unseren Modellen stets prüfen.

Technische Daten

Parameter	Typischer Wert
Normative Grundlage	DIN EN 1997-1:2009 / DIN 1054:2010
Berücksichtigte Grenzzustände	GEO-2, GEO-3, HYD, UPL
Berechnungsverfahren	Bettungsmodulverfahren, Finite-Elemente-Methode (FEM)
Typische Verbauarten	Bohrpfahlwand, überschnittene Bohrpfahlwand, Trägerbohlwand
Einwirkungen	Ständige Lasten, Erd- und Wasserdruck, Baugrundsetzungen
Quellverhalten (Gipskeuper)	Berücksichtigung nach Wittke & Wittke (2006)
Erforderliche Baugrundaufschlüsse	Kernbohrungen mit Quellhebungsversuch

Verwandte Dienstleistungen

Baugrubenstatik und Verbauplanung

Erstellung prüffähiger statischer Berechnungen für alle gängigen Verbausysteme. Wir modellieren Bauzustände und Endzustände unter Berücksichtigung der spezifischen Stuttgarter Schichtfolgen.

Numerische 2D/3D-Simulationen

FEM-Berechnungen zur Abschätzung der Verbauverformungen und deren Auswirkungen auf die Umgebungsbebauung. Die Modelle werden anhand lokaler Erfahrungswerte kalibriert.

Quellhebungsgutachten

Spezielle Untersuchungen des Quellpotenzials von Gipskeuper und Anhydrit. Auf Basis von Laborversuchen leiten wir Bemessungsquellhebungswerte ab und empfehlen konstruktive Schutzmaßnahmen.

Fragen und Antworten

Wann ist im Stuttgarter Raum eine tiefe Baugrube besonders kritisch?

Sobald Gipskeuper oder Anhydrit angetroffen wird, steigt das Risiko signifikant. In diesen Fällen genügt eine reine Schnittgrößenermittlung nicht; es muss zwingend ein Quellhebungsgutachten erstellt und in die Bemessung integriert werden.

Mit welchen Kosten muss man für die geotechnische Bemessung einer tiefen Baugrube rechnen?

Die Honorare für eine geotechnische Bemessung tiefer Baugruben in Stuttgart bewegen sich je nach Komplexität und Baugrubentiefe typischerweise zwischen €2.120 und €8.210. Der Umfang der erforderlichen Baugrunderkundung und eventuelle FEM-Simulationen beeinflussen die Spanne.

Welcher Verbau eignet sich für die beengten Verhältnisse in Stuttgart?

Bei innerstädtischen Projekten mit geringem Abstand zur Nachbarbebauung hat sich die überschnittene Bohrpfahlwand bewährt. Sie ist verformungsarm, kann als Dichtsohle ausgebildet werden und lässt sich gut in den heterogenen Stuttgarter Untergrund einbringen.

Ist für die Bemessung immer ein Baugrundgutachten nötig?

Unbedingt. Die DIN 4020 und die EAB schreiben eine standortspezifische Erkundung vor. In Stuttgart ist das unverzichtbar, da die Auslaugungszonen im Gipskeuper kleinräumig stark variieren und ohne Kernbohrungen nicht sicher angesprochen werden können.
