Erdbebenisolationsbemessung in Stuttgart: Sicherheit für Bauwerke auf schwierigem Baugrund

Ein verbreiteter Fehler bei Bauprojekten im Stuttgarter Talkessel ist die Annahme, dass die moderate regional-seismische Aktivität keine dynamische Entkopplung erfordert. Die Beckenlage mit tiefen Verwitterungsböden über dem Gipskeuper und Lias kann jedoch Resonanzeffekte verstärken, die konventionelle Tragwerksbemessungen überfordern. Die Erdbebenisolationsbemessung setzt genau hier an: Statt das Bauwerk starr gegen die Bodenbewegung zu ertüchtigen, wird es durch horizontale Lager mit definierter Steifigkeit vom Baugrund entkoppelt. In Stuttgart arbeiten wir auf Basis der DIN EN 1998-1 in Verbindung mit dem nationalen Anhang, ergänzt durch die lokale Baugrundklassifikation nach DIN 4022. Die seismische Antwort wird nicht pauschal angenommen, sondern aus dem spezifischen Schichtprofil abgeleitet, das unsere In-situ-Durchlässigkeitsversuche im anstehenden Kies- und Mergelhorizont liefern. Ergänzend fließen Ergebnisse der seismischen Refraktionsmessung ein, um die Scherwellengeschwindigkeit im Untergrund präzise zu bestimmen.

Die seismische Entkopplung in Stuttgart erfordert eine standortspezifische Analyse der Talkesselgeologie, denn die Beckenverstärkung kann Bauwerksperioden in kritische Bereiche verschieben.

Unser Ansatz

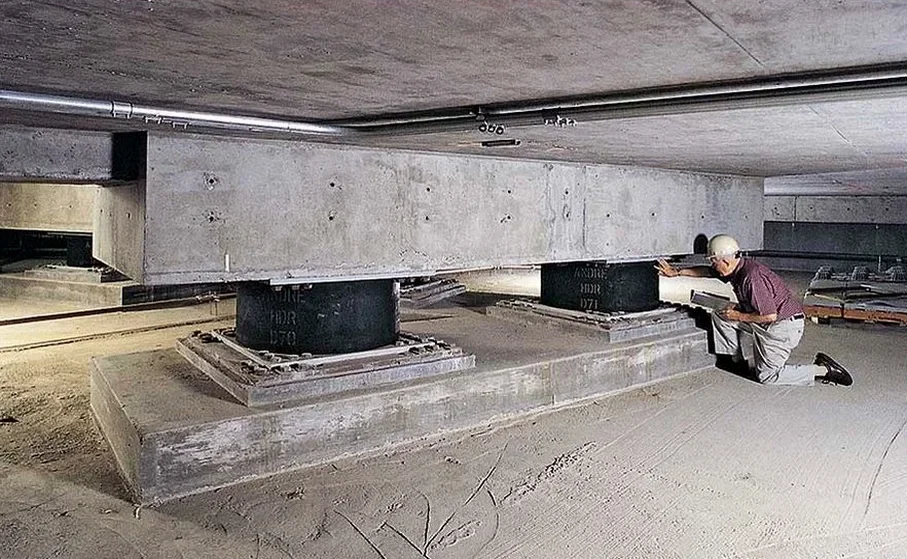

Die geologische Vielfalt Stuttgarts – vom harten Schilfsandstein des Killesbergs bis zu den weichen Auenlehmen im Neckartal – verlangt eine differenzierte Herangehensweise an die Isolationsbemessung. Ein starrer Grenzwert aus der Erdbebenzonenkarte reicht nicht aus, wenn das lokale Bodenprofil auf engem Raum stark variiert. Die Erdbebenisolationsbemessung berücksichtigt deshalb die spektrale Antwort des Baugrunds aus standortspezifischen Analysen. Im Stuttgarter Stadtgebiet mit seinen Höhenunterschieden von über 200 Metern und den charakteristischen Hangrutschungszonen des Knollenmergels kombinieren wir die Isolationsplanung mit Konzepten zur Böschungsstabilität, um Sekundäreffekte aus seismisch induzierten Massenbewegungen auszuschließen. Die Bemessung umfasst die Auswahl des Isolatortyps – ob Elastomerlager mit Bleikern oder Gleitpendellager –, die Festlegung der Zielperiode und die Begrenzung der Verschiebungen im Bemessungsbeben. Unser Labor arbeitet nach DIN EN ISO/IEC 17025 und führt die erforderlichen Materialprüfungen an den Isolationskomponenten durch, bevor diese in die Konstruktion integriert werden.

Standortspezifische Faktoren

Der Einsatz unkalibrierter oder falsch dimensionierter Elastomerlager gehört zu den folgenschwersten Fehlentscheidungen, die wir im Stuttgarter Raum beobachten. Ein Lager, das für ein breitbandiges Fernbeben optimiert ist, kann bei einem lokalen Schwarmbeben mit höherfrequentem Anteil seine isolierende Wirkung verlieren und das Bauwerk in Resonanz versetzen. Die Erdbebenisolationsbemessung umfasst daher zwingend einen Prüfzyklus im akkreditierten Labor, bei dem die Lager unter realistischen Verformungs- und Belastungsgeschwindigkeiten getestet werden. Für den Stuttgarter Baugrund mit seinen steifen Mergelsteinen und eingelagerten Anhydritlinsen ist die Scherwellengeschwindigkeit der oberen 30 Meter entscheidend, die wir mittels Masw-Messung bestimmen. Ein zu geringer Modellierungsgrad des Untergrunds führt zu einer Unterschätzung der Verschiebungsanforderung und im Extremfall zum Anschlagen des Bauwerks an die Umgebung oder zum Versagen der Lageranschlüsse. Die normgerechte Auslegung nach DIN EN 15129 für seismische Isolationssysteme ist hier nicht verhandelbar.

Technische Daten

Parameter	Typischer Wert
Zielperiode der Isolation	2,5 bis 3,5 s (abhängig vom Spektrum)
Bemessungsspektrum	Elastisches Antwortspektrum nach DIN EN 1998-1/NA
Maximale Horizontalverschiebung	≤ 350 mm im Bemessungserdbeben
Dämpfungsmaß (effektiv)	10 % bis 30 % (je nach Isolatortyp)
Vertikale Steifigkeit	≥ 10-fache Horizontalsteifigkeit
Restverschiebung nach Erdbeben	≤ 20 % der Maximalverschiebung
Baugrundklasse nach DIN 4022	Erkundungstiefe ≥ 30 m erforderlich

Verwandte Dienstleistungen

Standortspezifische Gefährdungsanalyse

Ermittlung der seismischen Einwirkung auf Grundlage der Stuttgarter Baugrundprofile und Mikrozonierung unter Berücksichtigung von Beckeneffekten und Topografieverstärkung.

Isolationskonzept und Lagerauslegung

Entwicklung des Entkopplungskonzepts mit Auswahl des Isolatortyps, Festlegung der Steifigkeits- und Dämpfungsparameter sowie der Verschiebungskapazität.

Nichtlineare Zeitverlaufsberechnungen

Simulation des Bauwerk-Isolator-Systems unter synthetischen und realen Beschleunigungszeitverläufen, abgestimmt auf die Stuttgarter Erdbebencharakteristik.

Prüfbegleitung und Bauüberwachung

Koordination der Prototypprüfungen nach DIN EN 15129, Überwachung des Einbaus der Isolatoren und geometrische Kontrolle der Lageranschlüsse auf der Baustelle.

Fragen und Antworten

Ist eine Erdbebenisolierung in Stuttgart überhaupt notwendig, wenn die Erdbebenzone niedrig ist?

Stuttgart liegt in der Erdbebenzone 1 nach DIN EN 1998-1/NA, was eine geringe bis moderate seismische Gefährdung bedeutet. Entscheidend ist jedoch der lokale Baugrund: Im Talkessel mit seinen bis zu 30 Meter mächtigen quartären Sedimenten können selbst moderate Erdbeben durch Resonanzeffekte zu hohen spektralen Beschleunigungen führen. Für sensible Bauwerke wie Krankenhäuser oder Rechenzentren ist die Basisisolierung daher wirtschaftlich sinnvoll.

Mit welchen Kosten muss man für eine Erdbebenisolationsbemessung in Stuttgart rechnen?

Die Kosten für die reine Bemessung und Konzeptentwicklung liegen im Raum Stuttgart, abhängig von der Bauwerkskomplexität und dem erforderlichen Untersuchungsumfang, in einem Rahmen von etwa €3.710 bis €6.920. Hinzu kommen die Baugrunderkundung sowie die Prototypprüfungen der Isolatoren, die je nach Anzahl und Typ variieren.

Welche Baugrundinformationen sind für die Erdbebenisolationsbemessung in Stuttgart erforderlich?

Zwingend erforderlich sind ein detailliertes Schichtprofil bis mindestens 30 Meter Tiefe mit Scherwellengeschwindigkeiten, die Bodenklassifikation nach DIN 4022 sowie die Grundwasserstände. Im Stuttgarter Raum sind besonders die Mächtigkeit der Verwitterungsdecke über dem Gipskeuper und die Lage der Anhydritspiegel zu erkunden, da diese die dynamische Steifigkeit des Baugrunds stark beeinflussen.

Welche Isolatortypen eignen sich für Bauwerke im Stuttgarter Talkessel?

Im Stuttgarter Raum haben sich zwei Systeme bewährt: Elastomerlager mit Bleikern, die eine hohe Anfangssteifigkeit für Windlasten mitbringen, und Gleitpendellager, die durch ihre Krümmung eine definierte Rückstellkraft erzeugen. Die Wahl hängt von der Bauwerksperiode, der erforderlichen Verschiebungskapazität und den Platzverhältnissen ab. Bei beengten innerstädtischen Lagen – etwa in Stuttgart-Mitte – sind kompakte Bleikernlager oft die praktikablere Lösung.
